TXX霧化噴槍
TXX霧化噴槍性能特點：
1、本型號脫硝噴槍采用了后部混合霧化器，異物通徑大，不易堵塞，流量調節范圍廣其霧化效果好。使用環境溫度低采用不銹鋼316材質，使用壽命長。
2、脫硝噴槍使用環境溫度高，噴槍桿采用不銹鋼（310S或316L）材質，本型號脫硝噴槍配有冷卻風保護套管，加大了使用壽命，切冷卻風套管與噴槍頭噴涂一層耐高溫耐磨碳化硼，長度為200mm，共有雙層保護，延長了使用壽命，是普通脫硝噴槍使用壽命的2-3倍.
3、本型號霧化噴槍噴頭，采用螺紋鏈接方式，方便使用方日后的檢修與更換，減少了運營成本。噴頭霧化形式可分為：扇形噴霧、圓錐型噴霧。其扇形霧化角度在30-150度之間。其圓錐型噴霧角度在15-120度之間。 槍頭霧化角度小穿透性好，霧化角度大覆蓋范圍廣，因此槍頭選型可根據不同使用工況來定型。

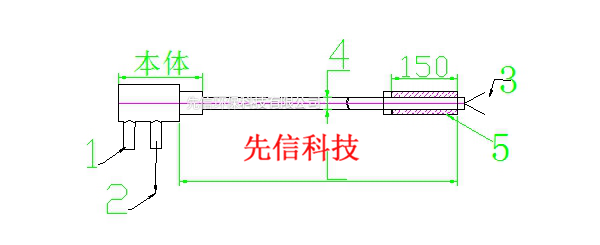

TXX霧化噴槍解析圖：

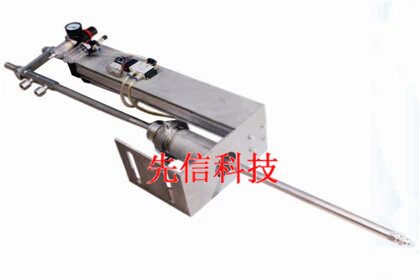

可安裝自動收縮裝置：
性能參數表：
本表只是部分參數
| 規格型號 | 空氣壓力（Mpa） | 液體壓力（Mpa） | 氣體流量(m3/h) | 液體流量(L/h) | 平均粒徑(μm) | 噴射距離 |
| TXX0.5 | 0.2-0.6Mpa | 0.1-0.5Mpa | 5.0-8.0m3/h | 0-20L/h | 35-55μm | 0-4.2m |
| TXX1.0 | 0.2-0.6Mpa | 0.1-0.5Mpa | 6.0-8.0m3/h | 0-60L/h | 40-60μm | 0-4.8m |
| TXX1.5 | 0.2-0.6Mpa | 0.2-0.5Mpa | 6.0-8.0m3/h | 0-150L/h | 40-65μm | 0-5.4m |
| TXX2.0 | 0.2-0.6Mpa | 0.2-0.5Mpa | 6.0-10.03/h | 0-300L/h | 55-75μm | 0-6.8m |
噴霧擴散表：
| 噴霧角度 | A(L15cm） | B(L23cm) | C(L38cm) | D(噴射距離根據工作壓力增大而射遠） |
| 15° | 40mm | 6.4mm | 10.0mm | 2.0m-6.5m |
| 30° | 80mm | 130mm | 205mm | 1.5m-6.8m |
| 45° | 124mm | 190.6mm | 314.6mm | 1.5m-7.2m |
| 70° | 210mm | 322mm | 462mm | 1.5m-7.2m |
| 90° | 300mm | 460mm | 760mm | 1.5m-6.0m |
| 120° | 520mm | 748.8mm | 1240mm | 1.5m-4.8m |
| 150° | 1120mm | 1718mm | 2140mm | 1.5m-4.2m |
訂購信息：
1、噴槍代表型號及代表型號解析表：
TXX1.0-1000-310S-Z65-C276-00-DN50-Sic
| TXX1.0 | 1000 | 310S | Z65 | C276 | 00 | DN50 | Sic |
| 噴槍型號 | 槍桿總長度 | 槍桿材質 | 霧化角度（錐形） | 槍頭材質 | 噴槍角度 | 快速接頭或法蘭 | 碳化硅保護 |
2、材料代碼：
SS :304不銹鋼 316L :316L不銹鋼
CS :碳鋼 2205 ：雙相鋼2205
310 ：耐高溫不銹鋼（1200°） 2507 ：雙相鋼2507
C276 :哈氏合金 904L ：904L超級奧氏體不銹鋼
Sic :碳化硅 TC :316L不銹鋼表面噴涂碳化鎢耐磨層
3、注：每一根噴槍都是按照不同使用工況為您量身定做的，因此我們?cè)诤炗喓贤瑫r(shí)，一定會附上準確的圖紙和具體噴槍參數供您參考。而且可以根據您需求，加工非標型號及材質噴槍。
